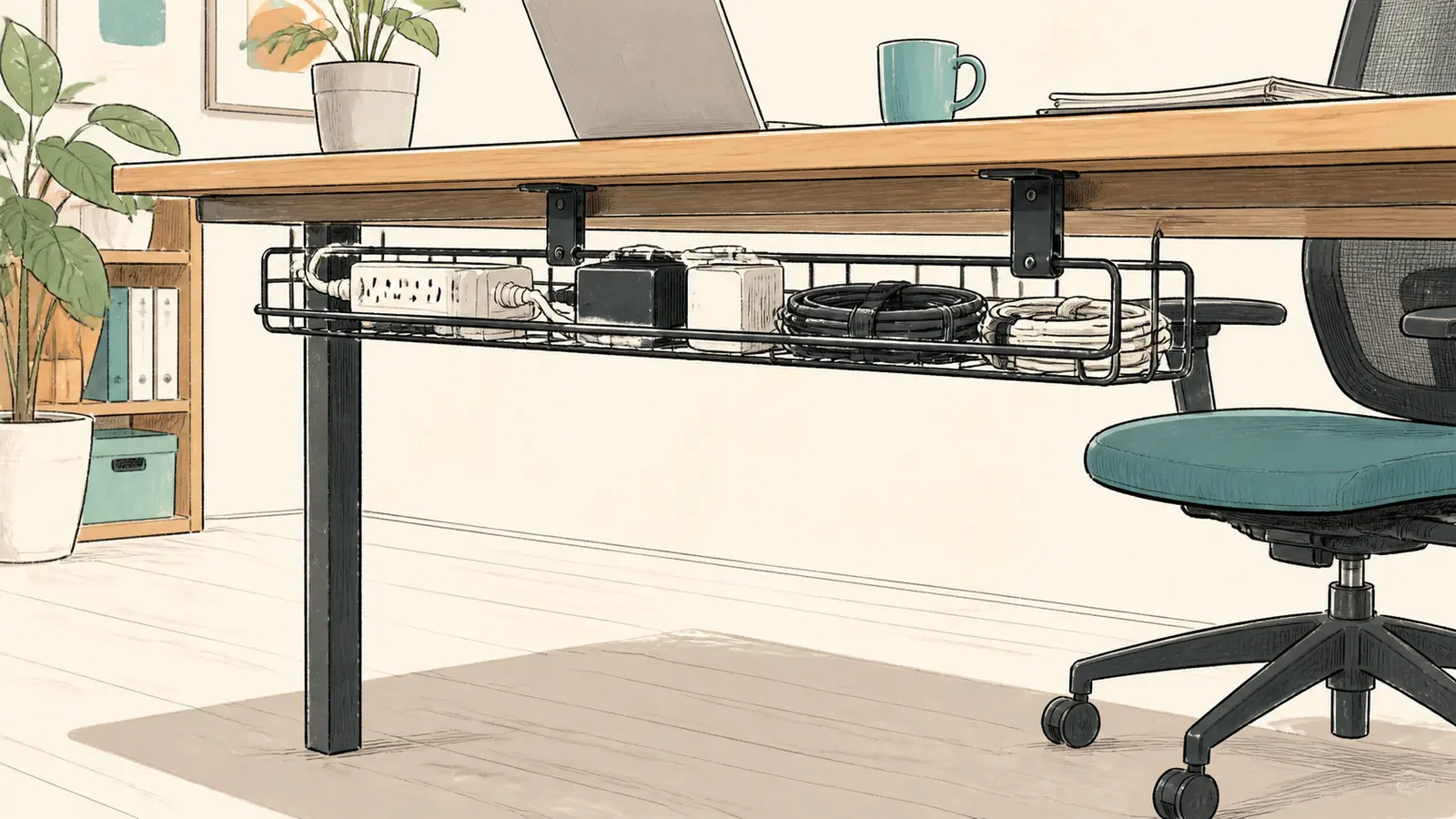

デスク下の電源タップやACアダプターを、掃除のたびに持ち上げている。椅子を動かす場所にコードが残り、片付けてもすぐ元に戻る。こうした机では、天板に取り付けたトレーへ電源まわりの定位置を移す方法があります。
ケーブル配線トレー Lサイズ CB-CT3
は、クランプで天板を挟み、タップやケーブルを床から離して収納する製品です。幅885mmの本体と左右の固定場所を確保でき、収納した後もプラグを抜き差しできる場合に候補になります。
判断するのは、トレーへ物が載るかだけではありません。天板の厚み、接続済みのアダプターの高さ、机の昇降に追従するコード、清掃時の手の届き方まで確認すると、床を空けながら機器交換もしやすい配置にできます。
まず「接続した状態」で収納物を並べる
床にあるタップ、ACアダプター、充電器、ケーブルを整理し、どれをトレーへ移すか決めます。使っていない物や接続先が分からない物まで隠すと、後の交換時に再び全部を取り出すことになります。先に接続先を確認し、必要な物に絞ります。
寸法は、タップ本体だけでなく、普段のプラグやアダプターを挿した状態で測ります。上向きの差込口なら高さが増え、横向きなら奥行を使います。ケーブルの付け根を曲げずに出せる範囲も、収納に必要な空間です。
たとえば、背の低いタップでも大きなACアダプターを上へ挿すと、天板との隙間へ収まらない場合があります。反対に、横へ向ければ収まっても隣のアダプターとぶつかることがあります。向きを変えた二つの配置を比べ、抜き差しする指の空間まで残します。
接続先の名称をコードやアダプターへ付けておくと、交換する一台のプラグを探しやすくなります。配線を隠す前に識別できる状態にするほうが、きれいに収めた後でたどり直す手間を減らせます。
外寸164mmではなく、内奥行約143mmで比べる
本体外寸は幅885×奥行164×高さ161mmです。一方、メーカーが示すワイヤーやクランプの厚みを除いた内寸の奥行は約143mmで、収納に使える高さは天板厚によって約107〜137mmに変わります。外寸全部が収納空間ではありません。
奥行方向へアダプターやケーブルを並べる際は、164mmではなく約143mmを起点にします。高さも、天板が厚いほど同じ条件で余裕が変わるため、プラグ込みの高さが100mmを超えるような構成では、薄いタップ本体だけを見て判断しないでください。
仮に接続済みの高さが120mmなら、高さが約107mmになる条件では収まりません。約137mmある条件でも、差し込んだ後に手で抜く余裕や、ケーブルの出し方は別に必要です。「置ける」と「日常的に抜き差しできる」を分けて判断します。
幅885mmにも固定部などがあるため、その全幅を隙間なく収納に使える前提にはしません。普段使う機器を横に並べ、クランプ周辺を避けても配置できるかを見ます。長いタップを置く場合は、本体の長さだけでなく、端から出る電源コードまで含めて配置を考えます。
天板厚10〜40mmでも、固定場所が必要
対応する天板の厚さは10〜40mmです。二つのクランプを天板へ差し込み、ノブボルトを締めて固定します。机に穴を開ける方式ではありませんが、天板の上下を挟めることが条件です。
取付候補の裏側を見て、幕板、引き出し、補強フレーム、配線口、パーティションなどが干渉しないか確認します。厚さが範囲内でも、下面へ金具が入らない場所には取り付けられません。面取りや傾斜で接触が不十分になる部分も避けます。
メーカーはクランプ位置を三か所で変更できると案内しています。机上のモニターアームや机の構造を避ける際に使える選択肢ですが、好きな位置へ無段階に動かせるという意味ではありません。説明書の取付位置と実際の机の固定可能箇所を合わせます。
天板の強度やクランプ器具の使用可否は、机側の条件にも従います。ガラスや中空構造など、締め付けてよいか不明な天板へ、寸法だけで採用を決めません。机側の条件を満たさなければ、対応する別の収納方式を選びます。
幅885mmと、ほかのクランプ用品の場所を両立させる
幅1200mmの机に幅885mmのトレーを中央配置すると、単純な差は315mmで、左右に分けると157.5mmずつです。ただし、これは外寸同士の計算であり、左右すべてを別の金具に使えることを示しません。机の脚や端の形状、既存のクランプがあるためです。
モニターアーム、デスクライト、デスクトップパネルなどが同じ縁を使っている場合は、取付点を先に図にして並べます。トレー本体は収まっても、二つのクランプの片方がアームの金具に重なるなら、固定位置の選択や左右の寄せ方を変える必要があります。
将来追加する機器が決まっているなら、その固定位置も残します。床を空けるために机の縁を使い切り、後からライトを付けられなくなる場合は、短いトレーや別の配線収納も比較対象になります。
二方向の取り付けは、壁の高さの向きを選ぶこと
トレーの前後の壁は高さが異なり、高い側と低い側のどちらを外側へ向けるか選べます。これはトレーを組み付ける向きの選択です。机のどの前縁・後縁にも無条件で付けられるという機能ではありません。
低い側から手を入れる配置は、タップの操作やプラグ交換の動作を考えやすくなります。一方で、物をどこに置き、どの方向へケーブルを出すかも合わせて決めます。向きを反転するだけで収納物の落下や抜けを防げるとは考えず、必要に応じて説明書に沿った固定を行います。
本体高さ161mmはクランプ部分を含む全体の寸法です。「天板裏から必ず161mm下がる」として足元を計算する数値ではありません。取付状態の図を見ながら、トレー底や収納物がどこへ来るかを確認します。
床が空いても、トレーが膝や椅子の肘に当たる位置では使いにくくなります。座る、椅子を引く、机へ近づく動きを試し、奥へ寄せたときもプラグへ手が届く位置を選びます。外から見えないことだけを優先して、日常操作を難しくしないようにします。
6kgは載せる重さで、電力の上限ではない
総耐荷重は6kgです。トレーへ載せるタップ、ACアダプター、ケーブル、固定用品などを合計します。重量が分からない物を多く載せたまま「たぶん軽い」と判断せず、仕様や計量で確認します。
仮にタップ0.6kg、アダプター三個で1.2kg、ケーブルなど0.4kgなら、収納物は合計2.2kgです。これは重さの確認であり、その機器を同じ電源タップに接続できるという判定ではありません。トレーへ収まる個数と、接続してよい電力は別です。
接続する機器の消費電力や電流は、タップと機器の表示・説明書に従います。NITEも接続可能な最大消費電力や定格電流を守るよう案内しています。空いた差込口があることや、6kgまで置けることを理由に機器を追加しません。
収納物は重ねず、通気やプラグの操作を妨げない配置にします。ワイヤー構造だから、アダプターを密集させても放熱条件を気にしなくてよいという意味ではありません。機器側に必要な間隔や置き方があれば、それを優先します。
昇降デスクでは、建物側につながるコードを分ける
天板に付いたトレーと机上のパソコンは、昇降時に一緒に動きます。一方、壁コンセントからトレーへ来る電源コードは建物側につながっています。この違いを分けると、どこに動作の余裕が必要かが分かります。
まず、最も高い位置で壁側コードが張らずに届く経路を決めます。次に、最も低い位置で余った部分が床や椅子の車輪へ垂れないかを見ます。途中の高さで脚や引き出しへ引っ掛かる場合もあるので、端の二点だけでなく動く途中も確認します。
机上機器へのコードも、モニターアームの移動やノートパソコンの取り外しを考えます。昇降については一緒に動いていても、機器を手前へ引いたときに端子へ力がかかれば、その操作に必要な長さが不足しています。
余長を収める際は、電源コードを小さく折ったり、密に巻き固めたりしません。機器の説明書に従い、無理な曲げや引っ張りが生じない経路にします。束ねたまま通電してよいかは、収納トレーの仕様から判断できません。
組み立て後は、抜きたい一本を外せるか試す
本製品は組立式で、トレーと二つのクランプをボルトで組み付けます。メーカー説明書ではプラスドライバーを用意する案内があります。先に向きと固定位置を決めておくと、取り付け後に全部を組み直す手間を減らせます。
固定した後は、いきなりすべての機器を詰め込まず、タップ、アダプター、コードの順に配置します。メーカーは結束バンドなどによる仮固定も案内していますが、コードや機器を強く締めて変形させたり、スイッチを隠したりしない使い方にします。
普段交換する機器を一つ選び、そのプラグを個別に抜けるか試します。タップを全部持ち上げないと抜けない、コードを引かなければつかめないなら、向きや間隔を変えます。差込口が上向きの場合は、天板との隙間へ手を入れる動作も確認します。
取り付け部ががたつく、機器を扱うとトレーが動く場合は、収納量を増やさず固定状態を確認します。トレーを足置きにする、かばんを掛けるなど、配線収納以外の重さを加えない運用にします。
床を掃除しやすくした後も、配線を見られる状態に
床から浮かせれば、清掃のたびにタップを持ち上げる作業を減らせます。ただし、天板の奥へ隠したままでは、ほこりやプラグの浮き、コードの傷みに気づきにくくなる場合があります。床の掃除と一緒に、トレーの中も見える位置を選びます。
NITEは、プラグのほこりや繰り返しの引っ張り、コードの屈曲などに注意を促しています。清掃時は接続機器の扱いを確認したうえで電源を外し、説明書に沿って行います。トレーに収納したことで点検が不要になるわけではありません。
機器を追加・交換したときは、重さだけでなく、プラグ込みの高さ、通気、コードの長さも更新します。一度きれいに収めた配置を固定し続けるより、使用機器に合わせて一部分を外せる余地を残すほうが、日常の管理に向きます。
床を空け、操作も残せる机で選ぶ
CB-CT3のLサイズが合うのは、幅885mmの設置空間と厚さ10〜40mmの固定場所があり、内奥行約143mmと天板下の高さへ接続済みの機器を収められる場合です。6kg以内でも、足元やプラグ操作に干渉する配置は見直します。
机の裏側を挟めない、大きなアダプターで高さが足りない、昇降時のコード経路が成立しない場合は、別のサイズや収納方式を検討します。条件が合えば、ケーブル配線トレー Lサイズを確認する
から、クランプ位置とトレーの向きを具体的な机に当てはめてください。
