会議のたびにスクリーンを運び、脚を広げて投影位置を合わせているなら、投影面を壁や天井へ常設する方法が候補です。使わないときは巻き上げられるため、床置き式の脚を会議中の床面へ残さずに使えます。
吊り下げ式プロジェクタースクリーン
のPRS-TS103は、4対3の表示面を持つ103型相当の製品です。選ぶ条件は、既存のプロジェクターと資料に合い、幅2330mmの本体を専門業者が設置できることです。画面の大きさだけで決めず、表示内容、ケースの位置、取付工事、毎回の引き下げ操作を順に確認します。
103型という数字より、資料の比率と投写方式を先に見る
表示面は幅2140×高さ1605mmで、縦横の比率は4対3です。横長の16対9画面とは形が違うため、普段使う資料のページ設定と、プロジェクターが出す映像の比率を確認します。103型という対角線の数字だけでは、手元の資料をどの大きさで映せるかは分かりません。
16対9の資料では、白い面を全部使うとは限らない
たとえば、16対9の映像を縦横比を保ったまま表示面の幅2140mmへ合わせると、映像の高さは2140×9÷16で約1204mmです。白い面の高さ1605mmとの差は約401mmになります。これは表示寸法からの計算で、プロジェクターが必ずこの大きさへ調整できるという意味ではありません。
余る場所が上と下のどちらになるかも、投影位置や機器の設定で変わります。画面全体へ無理に引き伸ばして文字や図形の比率を変えるのではなく、映したい資料を自然な比率で表示したときに、必要な文字が読めるかを見ます。
4対3の資料を中心に使う部屋なら、この表示面を使いやすい可能性があります。一方、横長の動画や資料が大半なら、同じ「大きなスクリーン」でも使う部分は限られます。サイズ表記から期待した文字の大きさと、実際の投影結果を混同しないでください。
短焦点・超短焦点の機種は組み合わせない
メーカーはPRS-TS103について、短焦点・超短焦点プロジェクターには対応しないと明記しています。これらは短い距離から大きく映す方式ですが、会議室が狭いからという理由で本製品と組み合わせることはできません。
使っている機器の型番を調べ、取扱説明書やメーカーの製品情報で方式を確認します。短焦点または超短焦点なら、このスクリーンを候補から外します。通常の投写方式であっても、必要な投写距離やレンズ位置は機種ごとに違うため、スクリーンの幅だけからプロジェクターの置き場は決めません。
表示面の幅と、本体を取り付ける幅を分ける

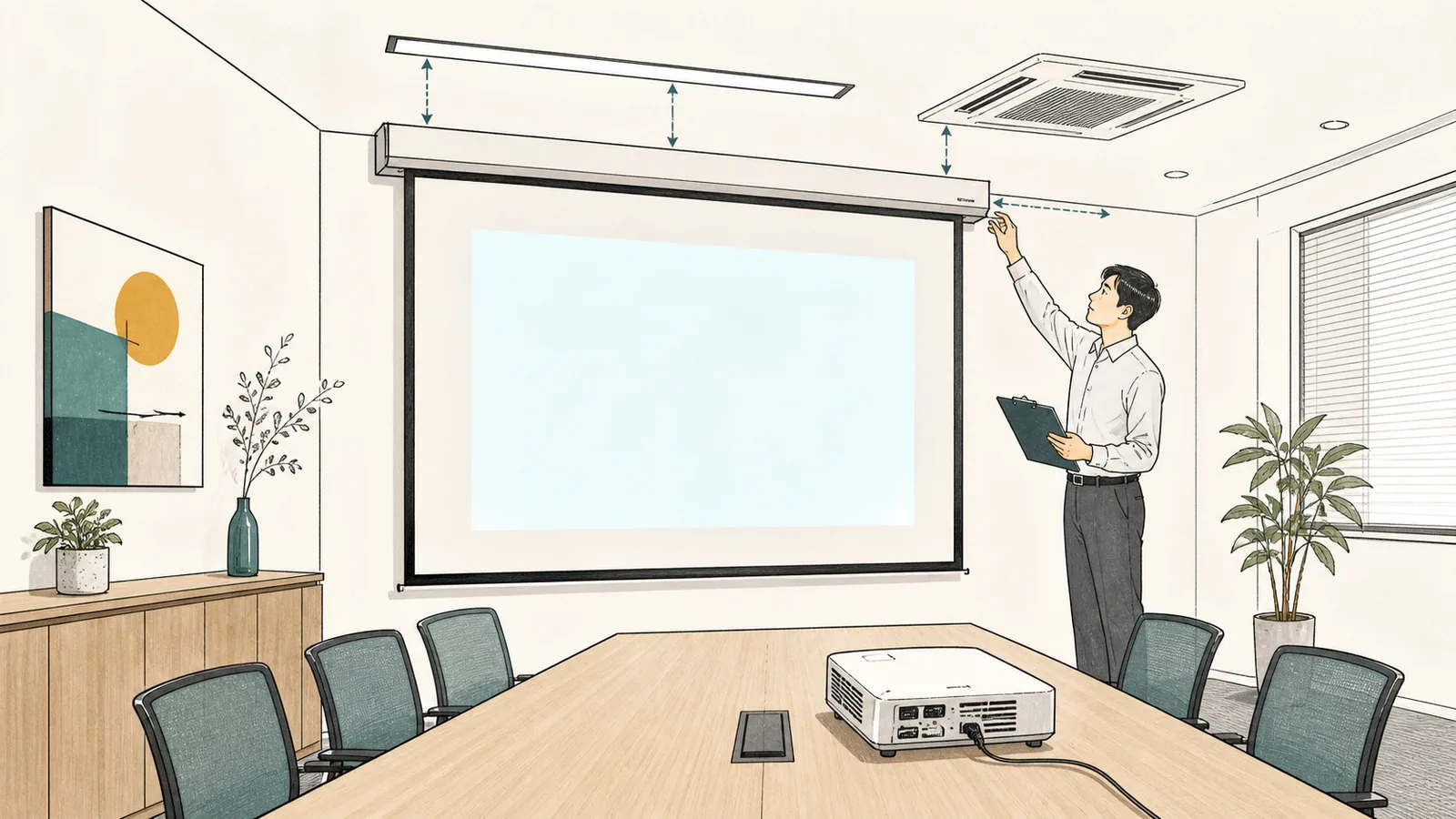

本体の外寸は幅2330×奥行70×高さ1786mm、収納時は幅2330×奥行70×高さ111mmです。白い表示面の幅2140mmより、本体のほうが広くなります。常設場所では、まずケースを含む2330mmが設備へ重ならず収まるかを見ます。
たとえば柱の間が2200mmなら、表示面の2140mmは収まる計算でも、本体2330mmは入りません。候補の壁へ幅の輪郭を示し、柱、壁際の収納、カーテンレールとの位置関係を確認します。スクリーンを巻き上げてもケースはその場に残るため、収納時に扉や点検口が開くかも別に確認します。
高さ1786mmはスクリーンを下ろした本体の寸法です。天井から画面下端までが、そのまま1786mmになるわけではありません。吊り下げ金具などによって本体上端の位置が変わるため、施工者にはケース、表示面、下端の位置を分けて示してもらいます。
会議テーブルの上面や着席者の頭で、表示した資料の下側が隠れない位置が必要です。下端を上げれば解決するように見えても、引き出す量を減らすと表示できる面の高さも変わります。投影像を収める範囲と座席からの見え方を一緒に考えます。
なお、販売ページの商品名には高さ1810mmという表記がありますが、同ページの仕様欄、メーカー仕様、現行の組立説明書では1786mmです。この記事では一致する仕様欄とメーカー資料の値を使っています。工事手配時は品番PRS-TS103と寸法図を渡し、商品名の数字だけで配置図を作らないようにします。
専門業者の工事と、別途必要な部材を先に手配する
PRS-TS103は壁または天井へ固定する製品で、メーカーは必ず専門の取付工事業者へ依頼するよう指定しています。販売欄に「お客様組立」とあっても、利用者が自分で壁や天井へ取り付けてよいという意味には扱いません。注文前に、設置候補を確認できる業者を手配します。
本体重量は9.3kgですが、固定先は重さだけで決められません。引き下げ操作で力が掛かるため、壁や天井の下地、固定方法、必要な部材まで施工者の確認が必要です。記事の寸法計算や、見た目が頑丈そうな壁という判断で、取付可否を決めないでください。
天井から吊るす場合は、付属するU字型金具と、天井側へ設ける吊り下げ金具を区別します。説明書では天井側の吊り下げ金具や接続用のカラビナなどは付属しない部材として示されています。落下防止ワイヤーも別途用意する指定があるため、本体が届けば工事用の物がすべてそろうとは考えません。
どの部材を誰が用意するかは、取付方法を決める施工者と整理します。商品の代金に加え、現場確認、部材、取付工事まで含めた見積もりを確認すると、購入後に手配が止まることを避けやすくなります。必要な固定先が確保できない部屋では、常設位置の変更や移動式も再検討します。
103型吊り下げスクリーンの商品詳細を確認する
ときは、表示面と本体寸法に加え、取付工事の指定も施工者へ共有してください。実際の固定位置や穴開け方法は、現物と下地を見た施工者が決める内容です。
いつもの資料を、いつもの照明と座席で試写する
固定場所を決める前に、使用予定のプロジェクターで投影位置と大きさを試します。候補の壁面へ投影する場合は、2140×1605mmの範囲を目安にできます。ただし、壁とスクリーンでは表面が違うため、壁への試写だけで導入後の明るさや見え方まで保証するものではありません。
表示するのは、会議で実際に使う資料です。大きな写真だけでなく、表の項目名や注記など、読める必要のある小さな文字を含めます。最後列と左右の端の席から見て、資料のどこまで読めるか、前の人や演台が光路へ入らないかを確認します。
照明は通常の会議状態と、投影時に落とせる照明の状態を比べます。窓が近ければ、利用する時間帯の日差しやブラインドの調整も含めます。投影面だけを見やすくしても、参加者が資料を手元で読めない暗さになるなら、照明の使い方まで見直す必要があります。
空調の風が当たる場所は説明書でも避けるよう案内されています。スクリーンの位置だけを先に決めず、吹き出し口、天井の設備、開け閉めする窓との関係を確認します。風向きを変えないと使えない場合は、普段の空調運用でその状態を保てるかも考えます。
また、スクリーンだけを常設しても、プロジェクターを毎回違う場所へ置けば位置合わせは残ります。天吊りの機器なら固定位置を、机上の機器なら置く場所と向きをそろえる目印を決めます。準備時間を減らせるかは、投影する側の置き方まで再現できるかで変わります。
停止は約12cm刻み。中央のひもで引き下げて使う
スクリーンは手動で引き下げ、収納時はゆっくり巻き上がる方式です。説明書では、中央のひもまたは取っ手となるひも用金具を持って引き出し、止めたいところで引く力をゆるめ、ロックを確認してから手を離すと案内されています。
商品説明の「任意の位置で固定」は、ミリ単位で自由に止まるという意味ではありません。説明書によるとロックは約12cm間隔です。希望する下端の位置が、実際に止まる位置とぴったり一致するとは限らないため、施工後は使用する停止位置で資料が収まるかを確認します。
少しだけ高さを変えたい場合でも、次の停止位置へ移ると見える面が変わります。スクリーンの端を斜めに引いたり、止まらない位置で押さえ続けたりせず、説明書の操作で止まる範囲を使います。面材のStopマークを超えて引き出すこともできません。
しまうときは、ひもまたは取っ手を軽く引き下げて巻き上げを始めます。スロー巻き上げ式なので、電動リモコンで上下する製品とは操作が違います。担当者が中央へ立ち、ひもへ手を伸ばせるよう、会議テーブルや機器で操作場所をふさがない配置にします。
引き下げても巻き上がらない場合は、説明書に従って使用を中止します。強く引けば戻ると考えず、施設担当者から販売元などへ確認します。異音、傾き、停止しにくさがあるときも、利用者がケースを開けて直す運用にはしません。
工事後の操作と試写まで確認して常設を終える
引き渡しでは、施工者による固定部の確認に加え、担当者が引き出し、停止、収納を実際に確認します。取付資料と説明書を保管し、どの位置まで下ろすか、プロジェクターをどこへ置くかを会議室の使い方として共有します。下端へ物を掛けたり、面へ掲示物を貼ったりする用途へは広げません。
使用できないときに会議をどうするかも、別室への移動など一つ決めておくと運用を続けやすくなります。設備工事で照明や空調の位置が変わった場合は、最初に成立した配置が変わっていないか、施設担当者と再確認します。
この103型を選ぶのは、4対3の面が使用機器と資料に合い、専門施工と日常の操作場所が確保できる場合です。実際の資料が読める停止位置まで確認できれば、会議のたびに投影面を運ぶ手間を減らす常設方法として判断できます。
